Référence · RGIE
Les symboles électriques, de A à J
Retrouvez les dessins du tableau 2.23 du Livre 1 de l’AREI pour lire un schéma unifilaire ou un plan de situation d’une installation domestique. Les libellés du document néerlandais sont traduits ici en français.
A. Généralités

Courant alternatif
Source · PDF, page 1 (page imprimée 40)
Courant alternatif monophasé
Source · PDF, page 1 (page imprimée 40)
Courant alternatif triphasé
Source · PDF, page 1 (page imprimée 40)B. Appareillage électrique

Tableau de répartition
Source · PDF, page 1 (page imprimée 40)
Tableau avec cinq canalisations
Source · PDF, page 1 (page imprimée 40)
Boîte : symbole général
Source · PDF, page 1 (page imprimée 40)
Boîte de connexion ou de dérivation
Source · PDF, page 1 (page imprimée 40)
Coffret de dérivation
Source · PDF, page 1 (page imprimée 40)
Sectionneur de terre
Source · PDF, page 1 (page imprimée 40)C. Canalisations électriques
Canalisation électrique
Source · PDF, page 1 (page imprimée 40)
Canalisation souterraine
Source · PDF, page 1 (page imprimée 40)
Canalisation aérienne
Source · PDF, page 1 (page imprimée 40)
Canalisation dans un conduit
Source · PDF, page 1 (page imprimée 40)
Faisceau de six conduits
Source · PDF, page 1 (page imprimée 40)
Canalisation encastrée dans une paroi
Source · PDF, page 1 (page imprimée 40)
Canalisation sur une paroi
Source · PDF, page 1 (page imprimée 40)
Canalisation sous conduit dans une paroi
Source · PDF, page 2 (page imprimée 41)
Deux canalisations
Source · PDF, page 2 (page imprimée 41)
Nombre de canalisations : n
Source · PDF, page 2 (page imprimée 41)
Canalisation à trois conducteurs
Source · PDF, page 2 (page imprimée 41)
Nombre de conducteurs : n
n indique le nombre total de conducteurs de la canalisation.
Source · PDF, page 2 (page imprimée 41)
Exemple : XVB Cca, 5 × 4 mm²
Câble sous conduit, encastré dans une paroi.
Source · PDF, page 2 (page imprimée 41)
Exemple : XVB Cca, 3 × 2,5 mm²
Câble posé sur une paroi.
Source · PDF, page 2 (page imprimée 41)
Exemple : quatre conducteurs H07V-U Eca, 1,5 mm²
Conducteurs sous conduit, encastrés dans une paroi.
Source · PDF, page 2 (page imprimée 41)D. Dispositifs de protection

Fusible
Source · PDF, page 2 (page imprimée 41)
Fusible 16 A, type gG
Source · PDF, page 2 (page imprimée 41)

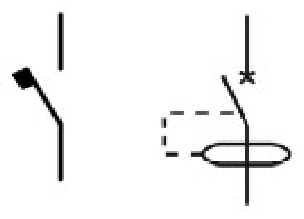

Disjoncteur : symbole général
M : déclenchement à maximum de courant ; O : à minimum de tension ; Δ : sensibilité différentielle. Le signe + combine plusieurs mécanismes. Indiquer les pôles protégés.
Source · PDF, page 2 (page imprimée 41)
Exemple : disjoncteur tripolaire
Deux mécanismes à maximum de courant et un mécanisme à minimum de tension.
Source · PDF, page 2 (page imprimée 41)
Exemple : dispositif différentiel 300 mA, type A, 40 A
Valeurs de l’exemple du PDF, à adapter aux caractéristiques du dispositif représenté.
Source · PDF, page 2 (page imprimée 41)
Petit disjoncteur 20 A, courbe C
Le calibre et la courbe identifient l’appareil de cet exemple.
Source · PDF, page 3 (page imprimée 42)
Prise de terre, mise à la terre
Source · PDF, page 3 (page imprimée 42)E. Interrupteurs et commandes

Interrupteur : symbole général
Source · PDF, page 3 (page imprimée 42)
Interrupteur avec lampe de repérage
La lampe reste allumée pour retrouver l’interrupteur dans l’obscurité.
Source · PDF, page 3 (page imprimée 42)
Interrupteur unipolaire à ouverture retardée
Source · PDF, page 3 (page imprimée 42)
Interrupteur bipolaire
Source · PDF, page 3 (page imprimée 42)
Interrupteur tripolaire
Source · PDF, page 3 (page imprimée 42)
Interrupteur à double allumage
Commande séparée de deux circuits depuis un seul endroit.
Source · PDF, page 3 (page imprimée 42)
Interrupteur va-et-vient unipolaire
Commande d’un circuit depuis deux endroits.
Source · PDF, page 3 (page imprimée 42)
Interrupteur va-et-vient bipolaire
Source · PDF, page 3 (page imprimée 42)
Permutateur
Commande depuis plusieurs endroits, avec un va-et-vient à chaque extrémité.
Source · PDF, page 3 (page imprimée 42)
Variateur
Source · PDF, page 3 (page imprimée 42)
Interrupteur unipolaire à tirette
Source · PDF, page 3 (page imprimée 42)
Interrupteur avec lampe témoin de fonctionnement
La lampe s’allume lorsque l’appareil commandé fonctionne.
Source · PDF, page 3 (page imprimée 42)
Bouton-poussoir
Source · PDF, page 4 (page imprimée 43)
Bouton-poussoir avec lampe de repérage
Permet de retrouver le bouton dans l’obscurité.
Source · PDF, page 4 (page imprimée 43)
Bouton-poussoir sous vitre à briser
Source · PDF, page 4 (page imprimée 43)
Minuterie
Source · PDF, page 4 (page imprimée 43)
Interrupteur horaire
Source · PDF, page 4 (page imprimée 43)
Télérupteur
Source · PDF, page 4 (page imprimée 43)
Thermostat
Source · PDF, page 4 (page imprimée 43)
Contrôle de ronde ou verrouillage électrique
Source · PDF, page 4 (page imprimée 43)
Détecteur de mouvement
Préciser la technologie : infrarouge, radar ou combinaison.
Source · PDF, page 4 (page imprimée 43)
Interrupteur dans un tableau
Source · PDF, page 4 (page imprimée 43)F. Prises de courant

Prise de courant : symbole général
Source · PDF, page 4 (page imprimée 43)
Prise multiple : exemple avec trois prises
Source · PDF, page 4 (page imprimée 43)
Prise semi-étanche, étanche ou hermétique
Source · PDF, page 4 (page imprimée 43)
Prise avec contact de protection
Source · PDF, page 4 (page imprimée 43)
Prise avec protection pour enfants
Source · PDF, page 4 (page imprimée 43)
Prise avec contact de protection et protection pour enfants
Source · PDF, page 5 (page imprimée 44)
Prise avec interrupteur bipolaire
Source · PDF, page 5 (page imprimée 44)
Prise avec interrupteur bipolaire à verrouillage
Source · PDF, page 5 (page imprimée 44)
Prise avec transformateur de protection
Le document donne la prise pour rasoir comme exemple.
Source · PDF, page 5 (page imprimée 44)
Prise de données
Source · PDF, page 5 (page imprimée 44)
Prise avec interrupteur unipolaire dans un tableau
Source · PDF, page 5 (page imprimée 44)G. Éclairage et appareils utilisateurs

Point lumineux et raccordement d’un luminaire
Source · PDF, page 5 (page imprimée 44)
Raccordement d’un luminaire mural
Source · PDF, page 5 (page imprimée 44)
Luminaire fluorescent
Source · PDF, page 5 (page imprimée 44)
Luminaire à trois tubes fluorescents
Source · PDF, page 5 (page imprimée 44)
Projecteur : symbole général
Source · PDF, page 5 (page imprimée 44)
Projecteur à faisceau peu divergent
Source · PDF, page 5 (page imprimée 44)
Projecteur à faisceau divergent
Source · PDF, page 5 (page imprimée 44)
Luminaire avec interrupteur unipolaire intégré
Source · PDF, page 5 (page imprimée 44)
Luminaire sur circuit de sécurité
Source · PDF, page 5 (page imprimée 44)
Luminaire de sécurité autonome
Source · PDF, page 6 (page imprimée 45)
Ballast pour lampe à décharge
Symbole à utiliser si le ballast est extérieur au luminaire.
Source · PDF, page 6 (page imprimée 45)
Sonnerie
Source · PDF, page 6 (page imprimée 45)
Ronfleur
Source · PDF, page 6 (page imprimée 45)
Avertisseur sonore
Source · PDF, page 6 (page imprimée 45)
Sirène
Source · PDF, page 6 (page imprimée 45)
Horloge
Source · PDF, page 6 (page imprimée 45)
Horloge mère
Source · PDF, page 6 (page imprimée 45)
Serrure électrique
Source · PDF, page 6 (page imprimée 45)
Ventilateur avec canalisation d’alimentation
Source · PDF, page 6 (page imprimée 45)
Appareil de chauffage
Source · PDF, page 6 (page imprimée 45)
Chauffage à accumulation
Source · PDF, page 6 (page imprimée 45)
Chauffage à accumulation avec ventilateur intégré
Source · PDF, page 6 (page imprimée 45)
Chauffe-eau
Source · PDF, page 6 (page imprimée 45)
Chauffe-eau à accumulation
Source · PDF, page 6 (page imprimée 45)
Appareil électroménager fixe : symbole général
Source · PDF, page 7 (page imprimée 46)
Cuisinière électrique ou plaque de cuisson
Source · PDF, page 7 (page imprimée 46)
Four à micro-ondes
Source · PDF, page 7 (page imprimée 46)
Four électrique
Source · PDF, page 7 (page imprimée 46)
Lave-linge
Source · PDF, page 7 (page imprimée 46)
Sèche-linge
Source · PDF, page 7 (page imprimée 46)
Lave-vaisselle
Source · PDF, page 7 (page imprimée 46)
Réfrigérateur
Source · PDF, page 7 (page imprimée 46)
Congélateur
Source · PDF, page 7 (page imprimée 46)
Moteur
Source · PDF, page 7 (page imprimée 46)
Dispositif de recharge pour véhicule électrique
Source · PDF, page 7 (page imprimée 46)
Compteur kWh
Source · PDF, page 7 (page imprimée 46)H. Sources

Transformateur
Source · PDF, page 7 (page imprimée 46)
Panneau photovoltaïque
Source · PDF, page 7 (page imprimée 46)
Redresseur ou convertisseur AC ↔ DC
Source · PDF, page 8 (page imprimée 47)
Onduleur DC → AC
Source · PDF, page 8 (page imprimée 47)
Hacheur DC → DC
Source · PDF, page 8 (page imprimée 47)J. Domotique

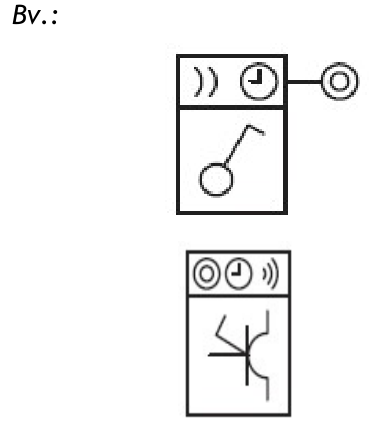

Unité de commande domotique : exemples
Rectangle en deux parties : appareil de base en bas, type de commande en haut. Commandes illustrées : bouton local, sans fil, programmation, extension par bouton et détection.
Source · PDF, page 8 (page imprimée 47)
Commande locale par bouton-poussoir
Source · PDF, page 8 (page imprimée 47)
Commande sans fil
Source · PDF, page 8 (page imprimée 47)
Commande programmée
Source · PDF, page 8 (page imprimée 47)
Extension de commande par bouton-poussoir
Source · PDF, page 8 (page imprimée 47)
Commande par détection
Source · PDF, page 8 (page imprimée 47)Lire les annotations avec le symbole
